基础信息
|
产品名称 |
人脸识别门禁一体机 |
|
设备型号 |
MegEye-W5K-I8 |
|
|
显示屏 |
尺寸 |
8寸触摸屏 |
|
摄像头 |
分辨率 |
双目300W像素 |
|
测温性能 |
测温模块型号 |
MegAcc-MT-G8 |
|
测温精度 |
±0.5℃ |
|
|
测温距离 |
0.3～1m |
|
|
测温功能 |
支持人脸测温、快速测温、口罩提醒等功能 |
|
|
工作温度 |
0℃～40℃ |
|
|
算法性能 |
人脸库 |
支持10W人员照片录入及识别 |
|
1：N人脸识别 |
≤0.2S/人，识别精率>99.5% |
|
|
识别距离 |
0.3m-2.0m |
|
|
活体检测 |
支持红外双目活体 |
|
|
口罩识别 |
支持戴口罩的人脸识别 |
|
|
二维码 |
支持二维码识别 |
|
|
硬件接口 |
刷卡 |
支持屏下刷卡（Type A和TypeB类卡片的卡号读取） |
|
网络接口 |
1个10/100M网络自适应，RJ45接口 |
|
|
外接USB |
支持一路USB（TypeC） |
|
|
串行接口 |
1个RS485 |
|
|
报警输入 |
支持两路报警输入 |
|
|
报警输出 |
支持一路报警输出，可接门铃 |
|
|
门锁控制 |
支持一路门锁控制 |
|
|
门磁输入 |
支持一路门磁输入 |
|
|
开门按钮 |
支持一路开门按钮 |
|
|
韦根接口 |
支持韦根26、34，输入输出可配置 |
|
|
复位接口 |
支持硬件复位 |
|
|
防拆接口 |
支持防拆 |
|
|
常规参数 |
供电电源 |
DV12±30% |
|
功耗 |
≤20W |
|
|
工作环境 |
0℃～40℃ |
|
|
防护等级 |
IP54，测温版本仅支持室内使用 |
|
|
安装方式 |
支持闸机安装、壁挂式安装、86底盒安装 |

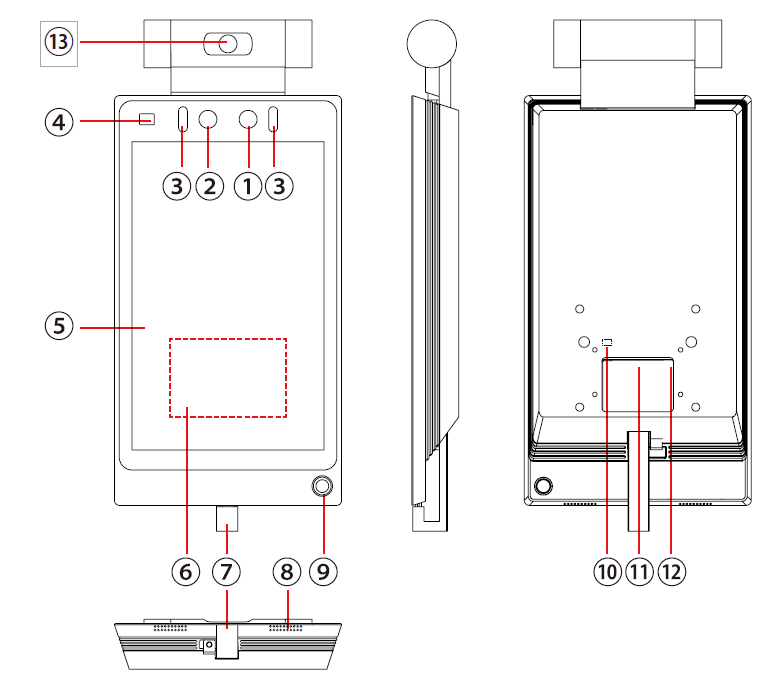

| 序号 | 名称 | 说明 |
| 1 | 可见光摄像头 | 拍摄可见光图像 |
| 2 | 红外摄像头 | 拍摄红外图像 |
| 3 | 红外补光灯 | 为红外摄像头补光 |
| 4 | 距离传感器 | 检测前方是否有人体 |
| 5 | 显示屏 | 8 寸多点触摸显示屏 |
| 6 | 刷卡区域 | 可在此处刷卡 |
| 7 | USB 接口 | 支持通过 Type C 口接入 U 盘 |
| 8 | 扬声器 | 播放语音提示 |
| 9 | 指示灯 | 提示通行结果和通电状态 |
| 10 | 防拆按钮 | 防止设备安装完毕之后被拆卸 |
| 11 | 外接排线 | 通过排线连接电源 |
| 12 | reset 按钮 | 长按恢复出厂设置 |
| 13 | 测温模组 | 测量人体温度 |
②墙壁安装
1.先根据安装贴纸上的基准线，将安装贴纸贴在墙上，并进行打孔。
2. 按照下图所示将尾线安装在面板机 上 , 并穿过测温模组支架的方型开孔。
3.将测温模组支架与墙壁上的膨胀螺丝套用螺钉组装固定。
4.将测温模组支架与面板机组装，并用 螺钉将面板机与支架底部固定在一起。
③闸机安装
1.先按照打孔贴纸规格给闸机开孔
2. 按照下图所示将闸机自带尾线安装 在面板机上 , 并穿过测温模组支架的方 型开孔
3.将测温模组支架与面板机组装，并用 螺钉将面板机与支架底部固定在一起。
4. 将连接支架与面板机先用螺钉组装。 注意：金属板安装时 TOP 箭头朝上。
5.用吸盘将支架两侧的装饰片拆开，并按照图示将线穿好。
6.将支架与连接支架用螺钉组装固定。
7.将支架底部的螺帽拧开，从闸机开孔中穿过，再将螺帽及两颗螺钉拧紧，将支架与闸机固定。
8. 将图示螺钉拧松，调整面板机角 度，再将螺钉拧紧。
9.将装饰片扣回，完成安装。
1.将尾线安装在面板机上，并穿过测温模组支架的方型开孔。
2.将面板机与测温模组支架组装好，并将数据线接好。
3.将测温模组支架与三脚架支架用螺钉组装好。
4.将三脚架支架与三脚架快装板安装在一起。
5.最后将三脚架快装板安装在三脚架上，安装完成。
