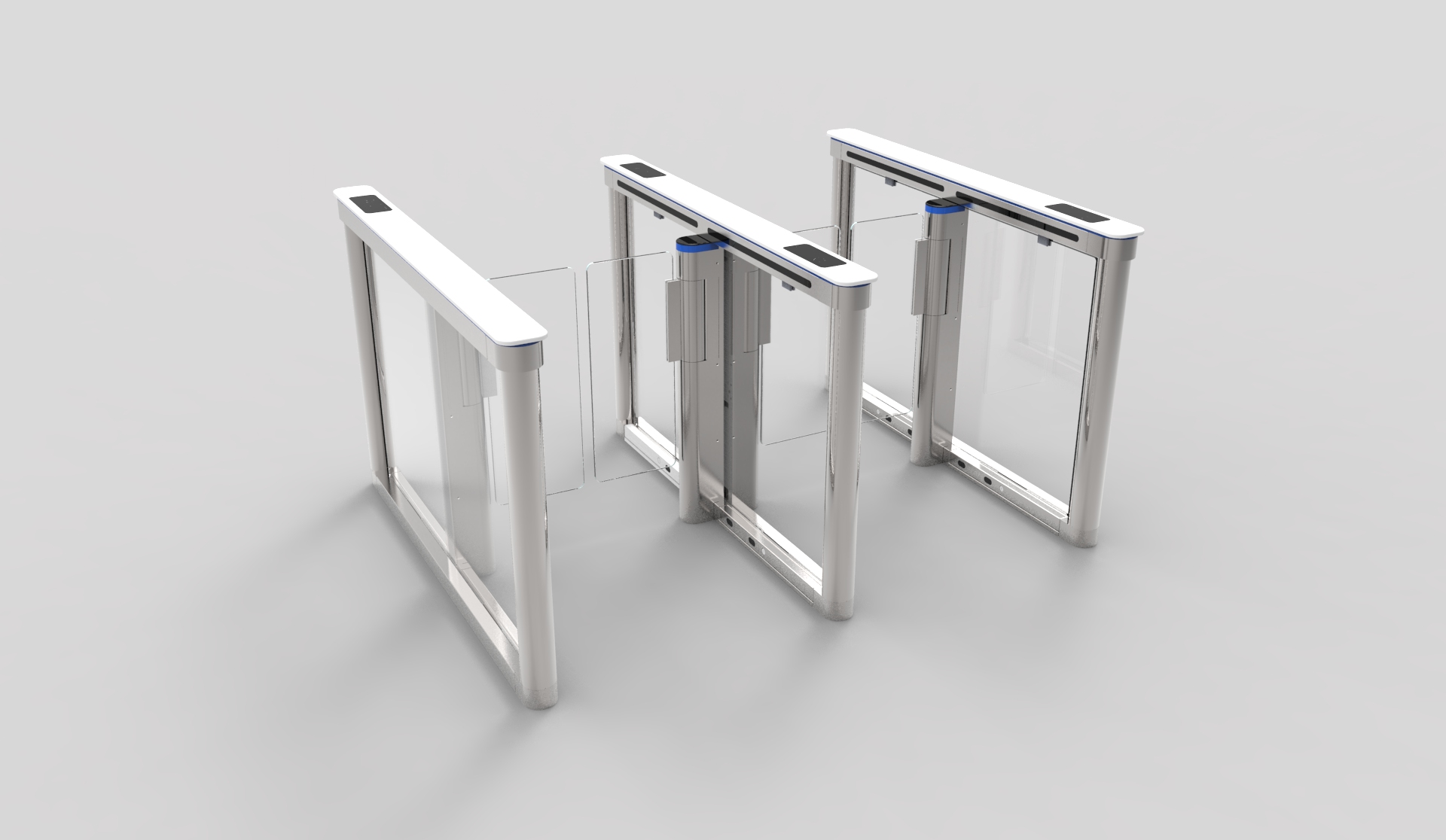

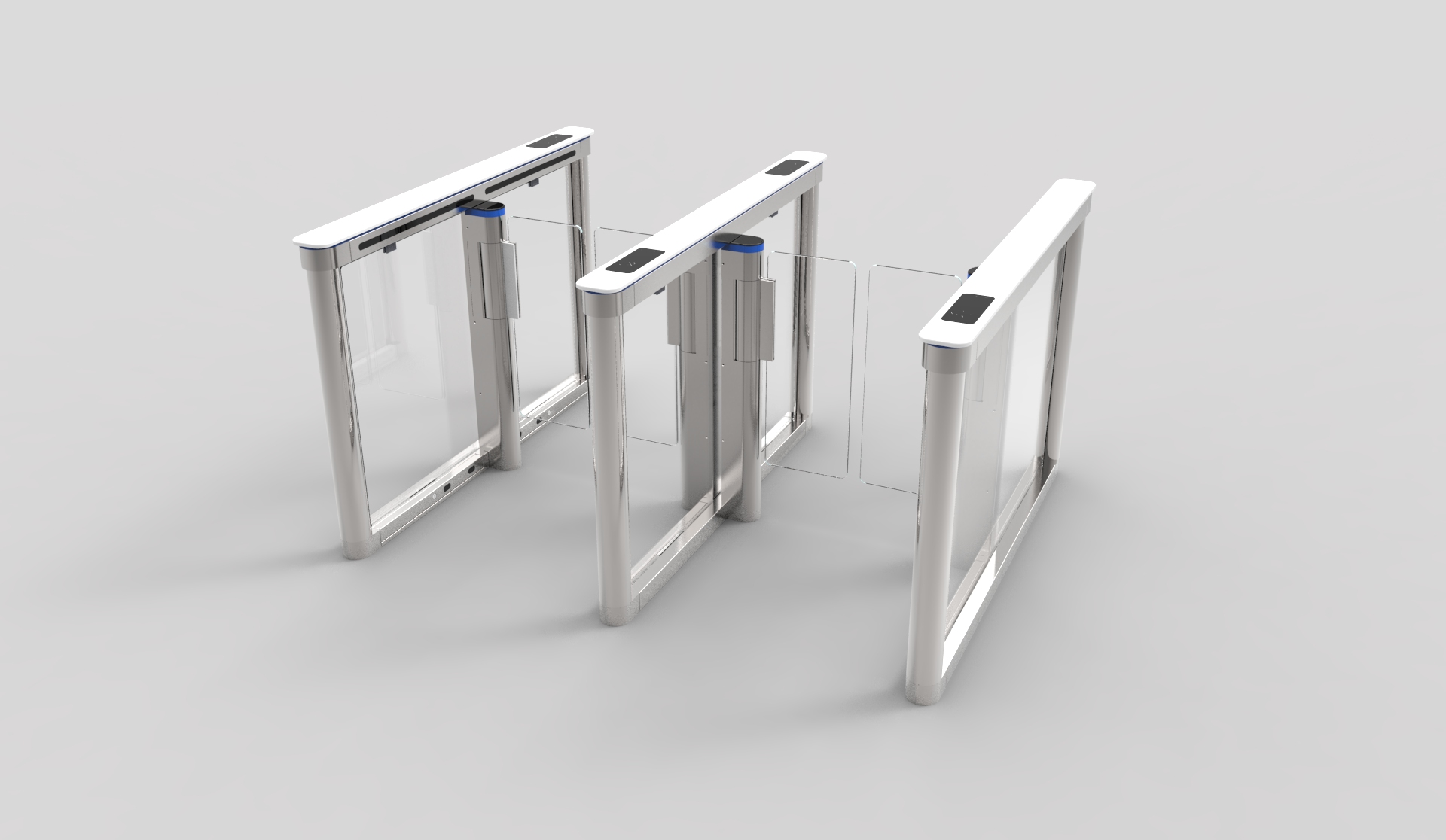

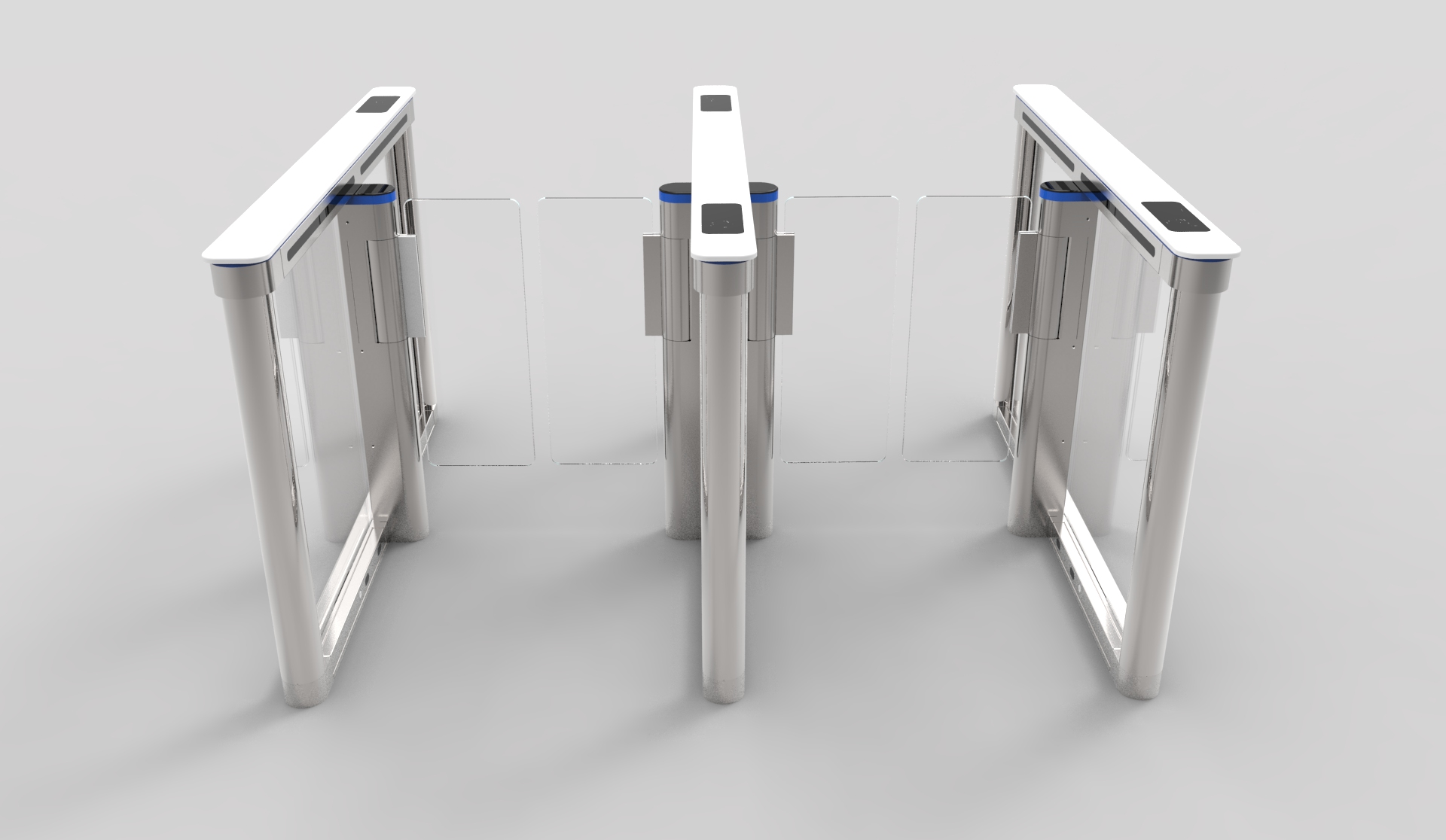

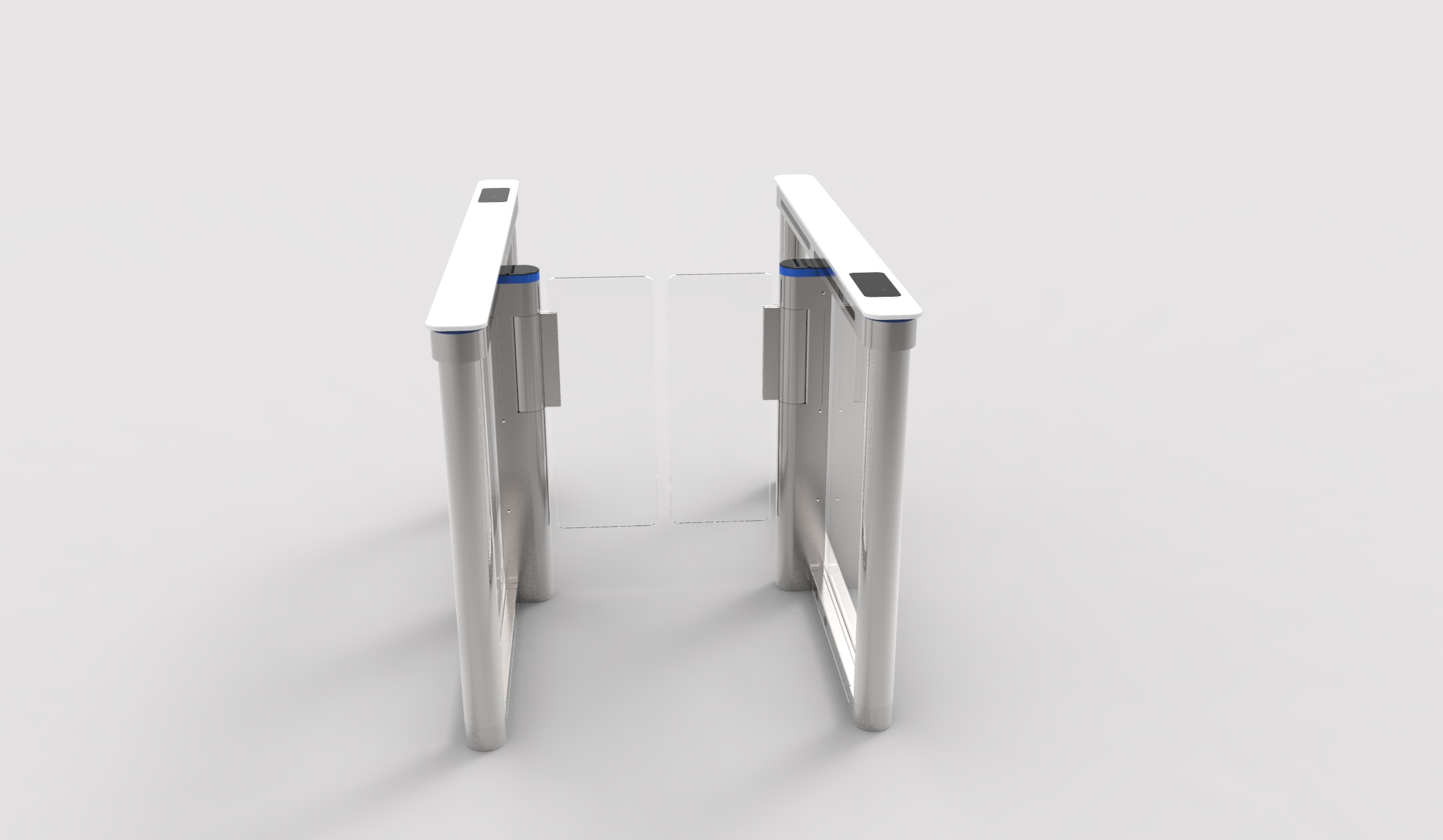

一、 功能概述
本速通门是本公司自行开发、研制、生产的智能通道管理设备。方便且能适应高流量通行的电动摆门, 运行快速、稳定且无噪音，有效实现出入口安全控制。该设备把精巧的机械传动、全自动线路板控制、LED灯光效果及各种读写技术有效结合为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。
整个产品外形采用不锈钢激光切割，数控折弯成型，造型美观大方，防锈、耐用，且系统对外采用标准的快速插拔电子接口，可方便的将磁卡、条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在本系统中设有专用消防按钮接口，以便在紧急情况下闸门自动打开，组织人员疏散。
二、 基本参数
1. 外形尺寸： 长*宽*高：1500 mm *120 mm *980 mm
2. 箱体材质： 2.0mm厚 SUS304，顶盖12mm白色人造大理石
3. 门板材料： 10mm厚透明亚克力
4. 中间闸板材料： 10mm厚透明亚克力
5. 生产工艺： 全电脑数控激光切割、全电脑数控折弯
6. 通道宽： 600-900mm，标准600mm
7. 环境温度： -20度~70度
8.
工作环境： 室内室外（室外加装雨棚）
三、 技术参数
1. 输入电压： 100V~240V
2. 驱动电压： 24V
3. 设备功率： 50W
4. 响应时间： 0.2S
5. 通行速度： 常开50人/分；常闭35人/分
6. 通讯接口： RS485
7. 通讯距离： 小于1200m
8. 开闸信号输入：干接点
9.
开关门时间： 小于1S
四、 功能及特点
1. 系统具备防撞功能，当有外物在未授权的状态下撞击摆杆，摆杆运动角度达到菜单设定的值（如2°），控制器就会启动刹车机构，阻止摆杆运动，并启动声光报警。当外力进一步增大，刹车控制器会保护摆杆不被撞断，外力撤除后，摆杆自动归位，系统正常；
2. 系统具备角度分辨和零位自检功能，包含500P/R编码器，分辨精度高，这种高精度的传感器的优势是使摆杆转动精确；
3. 非法进入有报警提示功能；
4. 防冲功能，在没有接收功能开闸信号，摆臂自动锁死；
5. 红外防夹功能，在摆臂复位的过程中红外检测到人在通道中，摆臂会自动回到打开状态；
6. 统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；
7. 系统设有过流保护装置，当负载超过某设定值（如2.5A）,系统停止工作，以免烧坏电机等设备；
五、 产品结构及工作原理图
1. 产品结构主要由机械系统和电控系统两大部分组成。
2. 机械系统结构：机箱作为载体其上安装有读写器、LED灯条、红外对射感应等；机芯组成主要有电机、减速器、离合器、编码器、机架、传动轴、闸门等；
3. 电控系统主要组成有：主控板、电机、编码器、离合器、方形红外传感器、LED灯条、空气开关、电源、报警器等；
4. 读卡器（自备）：读取卡上信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；
5. 主副控制板：产品的控制中心，它接收读写器和红外线传感器的信号，并对这些信号进行逻断和处理后，再向LED指示灯、电机发出执行命令；
6. 编码器：三组方波脉有A、B和Z相，A、B两组脉冲相位差90°C，Z相为零位检测。实现电机运行开关门角度检测，检测到位后电机停止；
7. 离合器：当出现非法闯入情况，外力推动挡板一定角度时，刹车机构启动；
8. 红外传感器：检测行人位置和起到安全保护作用；
9.
报警器：系统检测到有非法进入通道的行人时，发出报警提示；
六、 系统工作原理
1. 打开电源，控制板开始自检，依次检测电机有无链接好，角度传感器有无准备好，主副机能否通讯，对于故障，系统会在数码管上显示相应的故障代码。用户可以根据故障代码信息迅速解决问题；
2. 读卡器读到有效卡时，蜂鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；
3. 主控板接收到读写器和红外线传感器信息，并进行综合判断处理后，向电机发出有效控制信号，电机运转 ，编码器检测运行角度，检测到位后给出信号让电机停止转动；
4. 行人通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号，直至行人完全通过通道；
5. 若行人忘记读卡或读无效卡进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡方允许通行；
6. 若行人要强行推闸门通行，系统将自动将闸门锁死过几秒后自动解锁复位，如果行人强行推门超过一定角度闸门将进一步锁死 只有当通道行人退出后方自动解锁复位；
七、 订购注意事项
1. 订购时提供产品规格型号等（图示说明产品尺寸）；
2.
提供详细功能要求说明等；
八、 设备安装与调试
1. 准备好安装产品的工具（冲击钻，膨胀螺丝，活动扳手，内六角扳手一套，螺丝刀，电工胶，剪线），并根据装箱清单清点配件；
2. 确认系统组成和工作模式，进行整体规划后，准备开始安装；
3. 定好安装设备的地基基面后，把设备排列放好；
4. 定好孔位后钻孔，并预埋M12或M10的地脚螺栓或膨胀螺栓；
5. 将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好，并用水泥埋到相应的位置（参考产品布线图）；
6. 将各机箱分别搬到相应的安装位，并逐个对准地脚螺栓位；
7. 检查系统组成和工作方式是否正确，检查无误后，再进行下步工作；
8. 打开机箱门，选其中一台产品作为参考基准（最好选中间一台作为参考基准），将机座螺栓孔对准相应的地脚螺栓，并先预紧螺母；
9. 打开相邻一台机箱门，将机座螺栓孔对准地脚螺栓并对齐已定的基准产品，预紧螺母；若有多台需安装以此类推；
10. 参考产品接线图，将电源线、联机线接好，并接好系统保护地线；
11. 待状态检查和功能调试合格后，这时再拧紧地脚螺母；

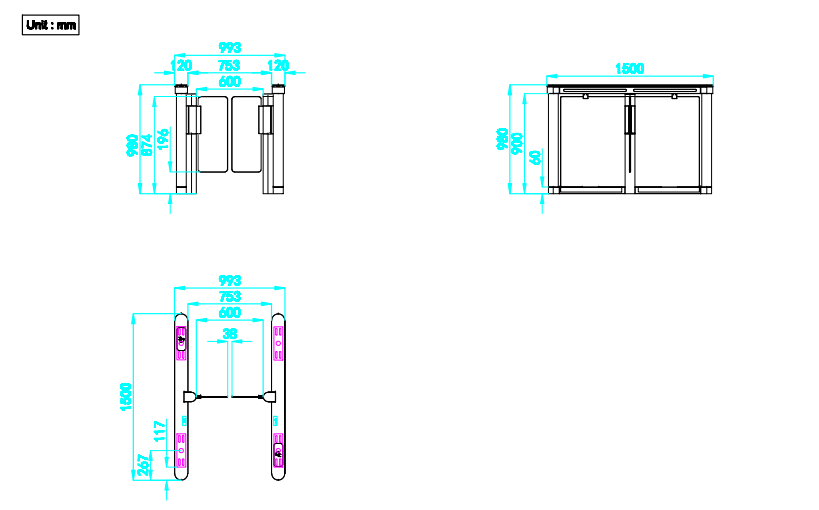

九、 产品尺寸图
十、 安装使用注意事项
1. 安装好设备后，状态检查和功能调试合格，方可投入正常使用；在设备安装、维护之前，请断开电源；
2. 要确保系统保护地可靠接上，以防造成人身伤害；
3. 地埋PVC线管深度应大于60mm，露出地面高度应大于50mm，且出口回弯，以防线管进水。建议使用2.0mm以上的电源线；
4. 不要随意改动产品内部的走线
5. 工作状态下，不允许打开产品的盖子；
6. 若产品用于户外，应在产品安装处砌100mm ～ 200mm高水泥平台隔潮，并加顶棚等防雨、防晒设施 ；
7. 请将控制按钮，远控设备远离小孩；
8. 有雷电时请勿使用本机，以防损坏本机；
9. 请照看好小孩，请勿在通道中玩耍，身高不足1m的小孩应由大人陪同下安全通过；
10. 禁止在刷卡时让对面的人员进入，闸机有防逆行功能（逆向关门），可能被夹伤；
11. 严格遵循一人一卡原则，请勿一人刷卡多人通行，请勿尾随，闸机有防尾随功能，尾随可能被夹伤；
12. 请正确读卡通行，在方向指示灯未转成绿色并且打开闸门，严禁进入通道；通过通道时，不要在通道内长时间逗留；
13. 设备处于关闭状态时，严禁用力推拉或撞击闸门；
十一、 设备维护保养说明
1. 通道闸是个可靠性极高的设备，即使在高流量的环境也完全可以胜任。需要维护的工作量极小。
2.
通道闸需要定期清洁，尤其重要的是保持光束窗口的清洁。大理石和玻璃门通常每星期都需要使用无腐蚀的清洁剂，用柔软不掉毛的抹布来清洁。不锈钢表面，建议使用WD-40的除湿防锈清洁剂抹拭即可。
3. 建议每半年开箱对设备进行检查、清洁、润滑。检查机械部件是否有松动，并加以紧固。每年需要进行一次检修，对发生磨损的部件进行更换。开盖前必须切断电源（请保持接地连接）
4. 使用压缩空气来清理电子元件上的尘埃，使用吸尘器来清理底部。
5. 红外亚克力镜面也使用无腐蚀的清洁液，用柔软不掉毛的的抹布来清洁。
6. 在装回盖板之前，进一步检视机箱内情况，如电气元件接线是否完好无损，清点维护工具，清理杂物等。
十二、 质量保证和售后服务
1. 设备的保修期限为设备出厂之日起12个月，期间若出现非人为损坏的性能故障，本公司将负责给予免费维修；
2. 免费维修期内人为或自然灾害引起的故障或损坏，需收取维修成本费；
3. 保修期满之后，供方对设备的维修仅收取工时和交通费用，涉及设备相关配件的更换和购买， 供方仅收取成本费用；
